唐山机务段整备场股道管理自动化系统工程,基本范围含概室内和室外两大部分。室内部分为机械室设备间（电源控制系统、执行系统和室内外设备连接系统）和控制台操作间（上位机、显示屏、单独操纵系统及监控系统）；室外部分为大机段站场，对纳入集中控制道岔加装电动转辙机，对股道加装信号机和轨道电路来实现联锁，以达到道​岔集中控制目的。

      唐山机务段整备场股道管理自动化系统由机务段道岔集中控制系统、机车定位装置和整备场作业图像监视系实现机务段内整备场股道统构成。联锁道岔22付，包含室内外系统布线；道岔、信号联锁集中控制；实时显示机务段内的机车位置，并能查询机车进入及离开相应股道或区段时间等信息；对机车整备作业进行图像监视，保证段内机车运行及作业安全，提高作业效率，改善劳动条件，实现机务段股道管理自动化。

       室内设备主要由控制台（含上位工控机）、电源屏、PLC可编程控制中心，轨道控制柜，1#-5#组合柜以及分线盘组成。

(1). 控制台（含上位工控机）

控制台的主要作用是通过上位工控机向整个系统输入信号，同时在显示器上显示各种信息

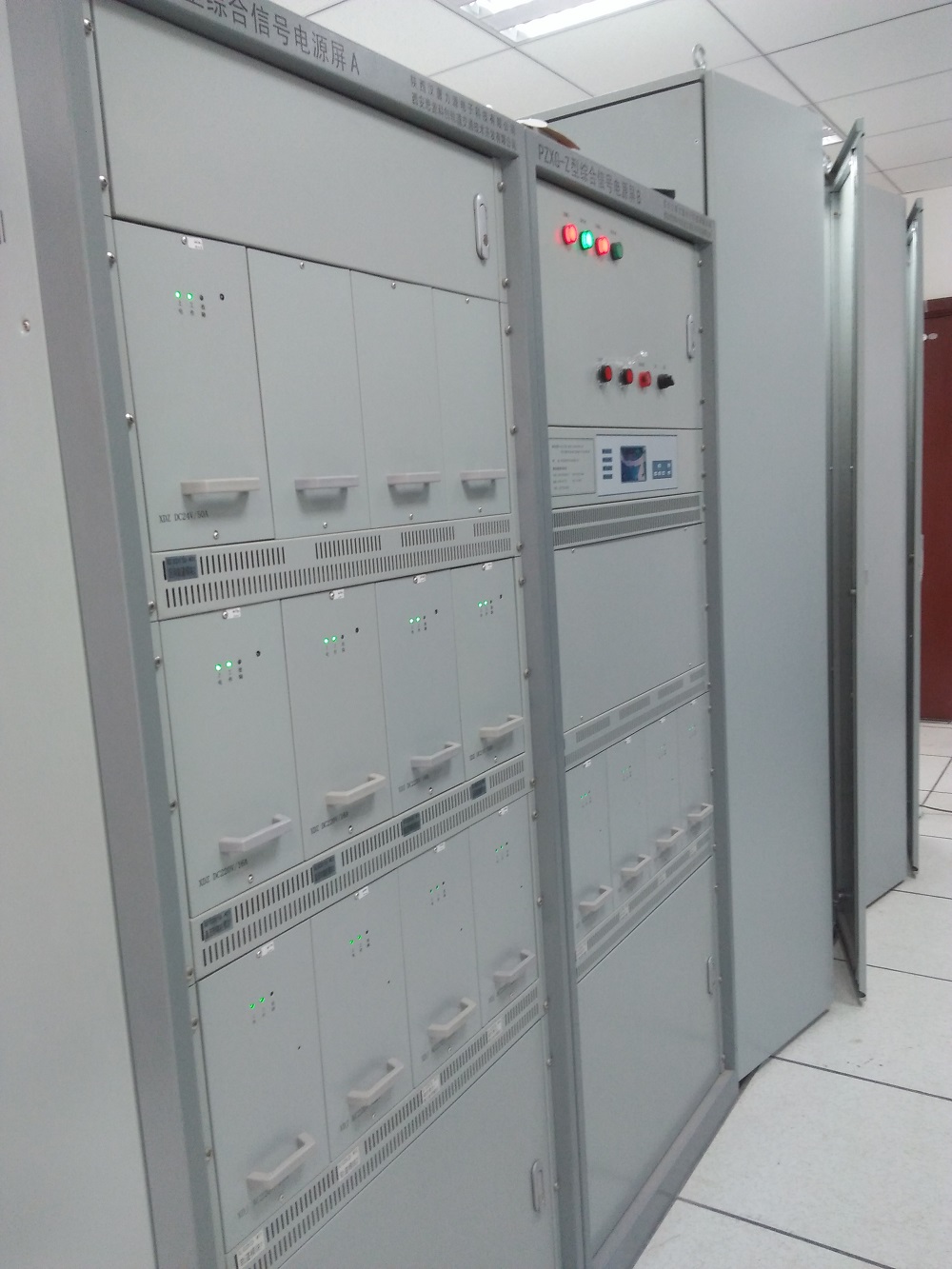

(2). 电源屏

电源屏给整个系统提供电源。采用模块化组合形式，同时该电源屏采用模块化结构，并具有双路电源自动切换的功能。 这种电源屏体积小、噪音低、稳压精度高、维修方便，方便使用部门的维修和管理。

(3). PLC可编程控制中心

 该部分是系统的核心。它主要是把系统的输入信号通过专用的软件处理输出给电动转辙机和信号机以及控制台中的上位工控机。

(4). 组合柜

组合柜中主要有两种组合：⑴道岔组合(C)、⑵信号组合(X)。均采用安全型继电器。

(5).轨道控制柜

 该部分是机车移动信号采集的核心。PLC可编程控制中心采集轨道继电器状态来判断股道空闲或占用情况，从而达到采集机车移动信号的目的

(6).分线盘

分线盘的作用是为了连接室内外设备，同时方便设备的维修。

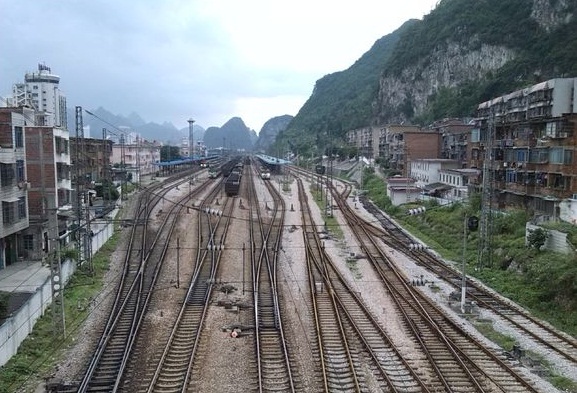

       室外设备主要由电动转辙机、轨道电路设备和信号机组成。
